Descrizione

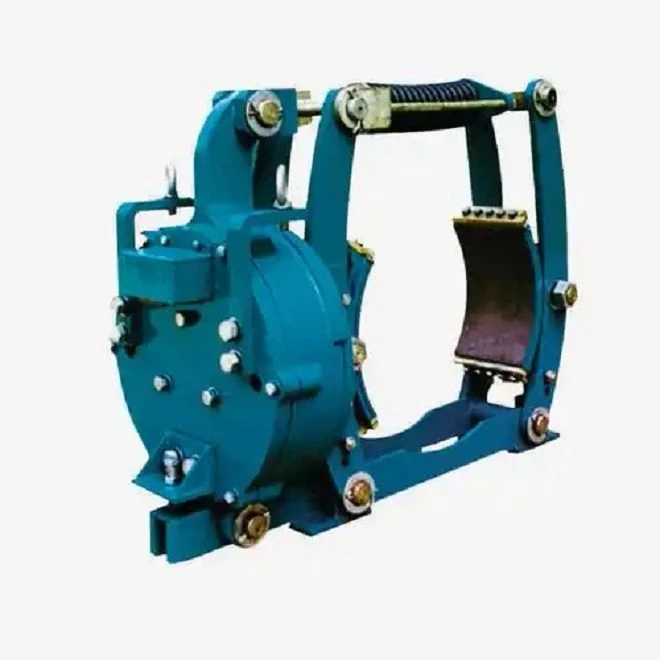

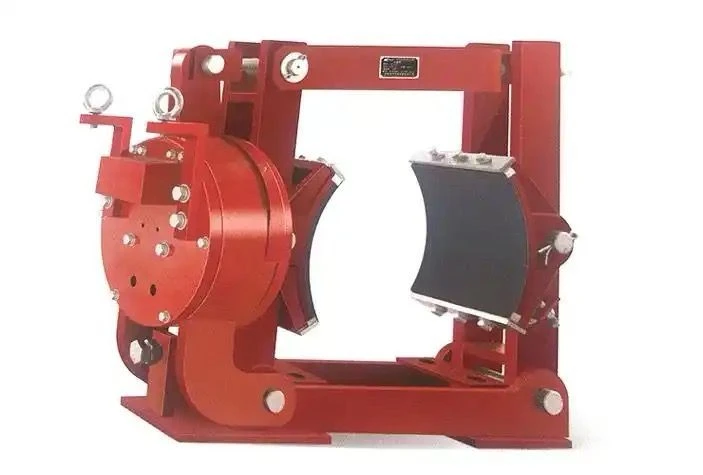

Il freno a tamburo elettromagnetico industriale serie ZWZ3 è una soluzione di frenatura a prova di guasto-alimentata a corrente continua-progettata per la decelerazione e la frenatura di stazionamento in apparecchiature industriali-per impieghi pesanti.

Prodotta in conformità agli standard dimensionali GB 6334-86 e alle specifiche tecniche JB/T 7685-2006, la serie ZWZ3 garantisce un funzionamento affidabile e una facile integrazione nei sistemi di azionamento industriale.

Come funziona il freno a tamburo elettromagnetico

La serie ZWZ3 funziona utilizzando un principio di frenatura-applicato a molla e rilasciato elettricamente.

Fallimento-Frenata sicura (spegnimento-spento):Le molle elicoidali ad alta-trazione applicano automaticamente la forza alle guarnizioni di attrito contro il tamburo del freno, garantendo una coppia di tenuta immediata e sicura quando viene interrotta l'alimentazione.

Rilascio elettromagnetico (accensione-all'accensione):Quando energizzata a 110 V/220 V CC, la bobina elettromagnetica per carichi pesanti ritrae l'armatura, comprimendo la molla per rilasciare istantaneamente il tamburo del freno per un funzionamento regolare dell'albero.

Caratteristiche principali

• Il meccanismo applicato a molla-assicura che il freno si attivi automaticamente in caso di perdita di potenza per un funzionamento-safe.

• La bobina elettromagnetica CC rilascia rapidamente il freno per un avvio- rapido e fluido.

• Opzioni di bobina parallela e in serie compatibili con vari sistemi di alimentazione CC.

Condizioni operative

Per garantire prestazioni di frenata ottimali, il freno deve funzionare nelle seguenti condizioni:

Temperatura ambiente compresa tra -25 gradi e +40 gradi

Altitudine di installazione non superiore a 2000 metri.

Umidità relativa inferiore al 90%.

Esente da gas esplosivi, infiammabili o corrosivi.

Esente da contaminazione da polvere conduttiva.

Le installazioni esterne devono essere protette dall'esposizione diretta alla pioggia e alla neve.

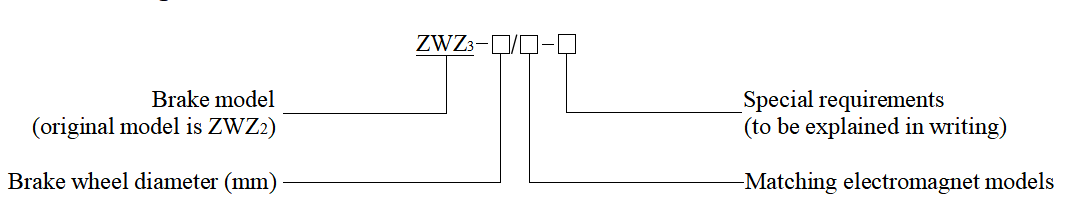

Designazione del modello

product-1082-217

product-1000-742

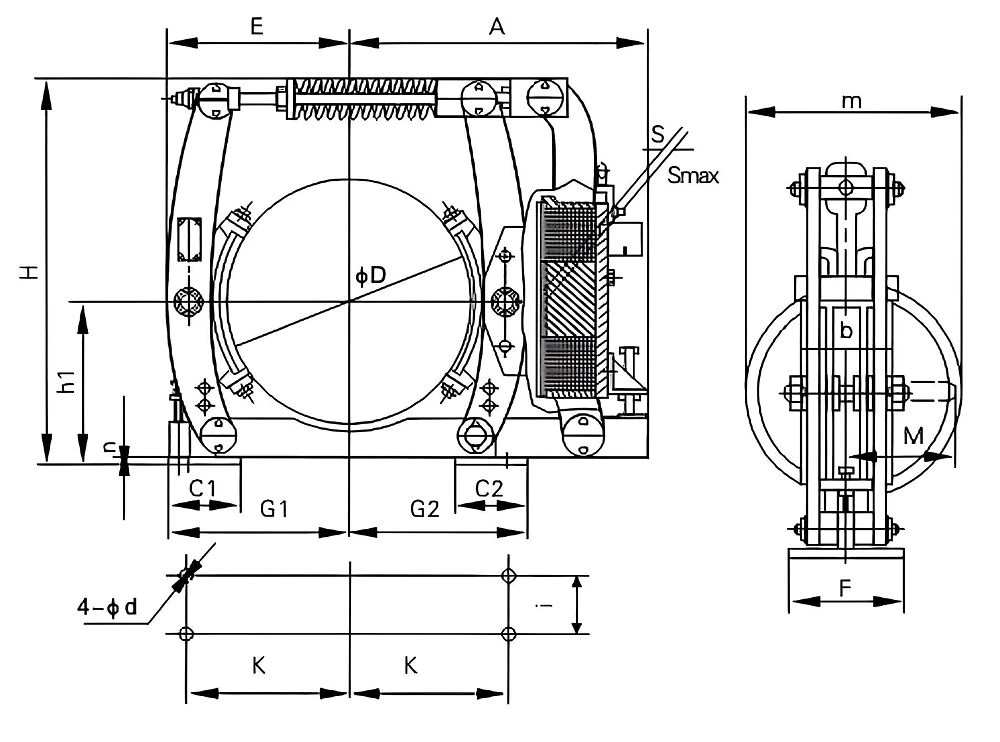

Principali Parametri Tecnici e Dimensioni di Ingombro

Modello del freno	Coppia frenante (Nm)							A	b	C1C2	d	D	E	F	G1G2	H	h1	I	K	M	m	n	Ganascia del frenoDistanza di ritirata(massimo)	SS(massimo)	Peso(Kg)
	Bobina parallela			Bobina in serie
				Corrente nominale 60%.		Corrente nominale 40%.
	Tasso di continuità all'accensione			Tasso di continuità all'accensione
	25%	40%	100%	25%	40%	25%	40%
ZWZ3-400/400	1250	1000	500	1250	1000	800	500	540	160	140	22	400	320	140	310	670	280	100	270	357	355	12	1.5	23	208
ZWZ3-400/500	2000	1400	630	2000	1400	1250	710														438		1.75	2.33.5	216
ZWZ3-500/400	1250	1000	450	1250	1000	800	450	622	200	150	22	500	375	180	365	820	335	130	325	428	355	16	1.5	23	268
ZWZ3-500/500	2000	1600	710	2000	1600	1250	800														438		1.75	2.33.5	316
ZWZ3-500/600	3550	3150	1400	3550	3150	2500	1800														500		2	2.74	357
ZWZ3-630/500	2240	1800	800	2240	1800	1400	900	712	250	180	27	630	464	220	450	101	425	170	400	510	438	20	1.75	2.33.5	479
ZWZ3-630/600	5000	3550	1600	5000	3550	2800	2000														500		2	2.74	497
ZWZ3-630/700	6300	4500	2240	6300	4500	4000	2500														577		2.25	34.5	541
ZWZ3-710/600	5000	3550	1600	5000	3550	2800	2000	780	280	190240	27	710	505	240	500550	1125	475	190	450	622	500	22	2	2.74	520
ZWZ3-710/700	7100	5000	2240	7100	5000	4000	2800														577		2.25	34.5	580
ZWZ3-710/800	10000	7100	3550	0000	7100	5600	4000														650		2.5	3.35	646
ZWZ3-800/700	7100	5000	2500	7100	5000	4500	2800	870	320	180270	27	800	590	280	555645	1235	530	210	520	690	577	22	2.25	34.5	800
ZWZ3-800/800	10000	8000	3550	10000	8000	6300	4000														650		2.5	3.35	911

Nota:

È possibile fare riferimento alle specifiche della bobina elettromagnetica nei parametri della bobina del freno elettromagnetico CC serie ZWZ.
Modelli specifici, design strutturali e dimensioni complessive sono soggetti a modifiche senza preavviso.

Parametri tecnici delle bobine parallele

ModelloNome e parametriTipo di bobina Tensione (V) JC%			ZWZ₃-400			ZWZ₃-500			ZWZ₃-600			ZWZ₃-700			ZWZ₃-800
ModelloNome e parametriTipo di bobina Tensione (V) JC%			20 gradiresistenza(Ω)	※ energia(W)	resistenza aggiuntiva(Ω)	20 gradiresistenza(Ω)	※ energia(W)	resistenza aggiuntiva(Ω)	20 gradiresistenza(Ω)	※ energia(W)	resistenza aggiuntiva(Ω)	20 gradiresistenza(Ω)	※ energia(W)	resistenza aggiuntiva(Ω)	20 gradiresistenza(Ω)	※ energia(W)	resistenza aggiuntiva(Ω)
I	110	40	14.15	630	6	12.6	725	5	9.6	940	4	6.85	1370	2.5	5.2	1740	2
	110	100		870	20		415	18		540	14		800	9.4		1010	7.3
	110Nessuna resistenza aggiuntiva	25		900			1010			1330			1860			2400
	110Nessuna resistenza aggiuntiva	40	20.8	580		15.6	780		12.3	985		9.95	1220
	220	25	14.15	1500	20	12.6	1700	18	9.6	2100	14	6.85	3200	9.4	5.2	3920	7.7
		40		1100	32		1230	29		1610	22		2400	15		2930	12
		100		660	63		765	54		990	42		1420	29		1710	24
	220 Nessuna resistenza aggiuntiva	25	49.8	970		45.4	1070		32.3	1500		25.1	1930
	220 Nessuna resistenza aggiuntiva	40	75	645		71.5	680		49.2	985		37.7	1285
	440	25	14.15	2680	58	12.6	3010	55	9.6	3950	42	6.85	5700	29	5.2	7170	23
		40		2070	84		2300	79		3010	58		4400	39		5460	32
		100		1270	146		1420	130		1840	100		2890	68		3320	49

Nota: il consumo energetico della bobina e del resistore ausiliario è misurato alla tensione nominale e ad una temperatura di 20 gradi.

Parametri tecnici delle bobine in serie

ModelloNomeTipo di bobina	ZWZ₃-400				ZWZ₃-500				ZWZ₃-600				ZWZ₃-700				ZWZ₃-800
	Corrente nominale (A)			20 gradiresistenza(Ω)	Corrente nominale (A)			20 gradiresistenza(Ω)	Corrente nominale (A)			20 gradiresistenza(Ω)	Corrente nominale (A)			20 gradiresistenza(Ω)	Corrente nominale (A)			20 gradiresistenza(Ω)
	JC 15%	JC 25%	JC 40%		JC 15%	JC 25%	JC 40%		JC 15%	JC 25%	JC 40%		JC 15%	JC 25%	JC 40%		JC 15%	JC 25%	JC 40%

Ⅱ	96.5	75	59	0.089	201	156	123	0.0285	209	162	128	0.0394	302	234	185	0.023	595	460	363	0.0075

Ⅲ	139	108	85.5	0.043	316	245	193	0.0115	300	233	184	0.019	715	555	438	0.0041	1355	1050	830	0.0014
IV	192	149	118	0.025	495	383	302	0.0074	510	395	312	0.00065	1175	910	720	0.0015
V	231	179	141	0.0174					630	490	387	0.00043

VI	268	208	164	0.0128

VII	346	268	212	0.0078

Applicazioni industriali-pesanti

Il freno a tamburo elettromagnetico industriale ZWZ3 è ampiamente specificato nei settori che richiedono elevati coefficienti di sicurezza:

Movimentazione portuale e di container:Gru STS (Portcontainer Ship-to{1}}Shore), gru RTG e gru a portale su rotaia.

Metallurgia e acciaierie:Gru siviera, gru di carico e montacarichi pesanti per altiforni.

Estrazione mineraria e movimentazione di materiali sfusi:Nastri trasportatori terrestri, elevatori a tazze e impilatori-recuperatori.

Edilizia e infrastrutture:Gru a torre, paranchi industriali-per carichi pesanti e funivie.

Servizi di produzione OEM e personalizzati

Supportiamo la produzione OEM e personalizzata per i produttori di apparecchiature industriali in tutto il mondo.
Le opzioni di personalizzazione includono:

Tensioni operative speciali

Coppia frenante personalizzata

Modifiche delle dimensioni di montaggio

Selezione della configurazione della bobina

Soluzioni ingegneristiche-specifiche per l'applicazione

Etichetta privata e marchio OEM

Supporto completo-del servizio globale per tutto il ciclo di vita

Pre-vendita e progettazione personalizzata
• Corrispondenza tecnica individuale: il 15% della nostra forza lavoro di 100+ è dedicata alla ricerca e sviluppo, garantendo una corrispondenza precisa dei parametri per la tua applicazione.
• Preventivi trasparenti: fatturazione dettagliata di prodotti, merci e tasse. Supportiamo termini di pagamento internazionali flessibili, inclusi T/T e L/C (Lettera di credito).

In-Vendite e controllo qualità
• Monitoraggio e tappe fondamentali della produzione: monitora l'avanzamento della produzione del tuo ordine in tempo reale con rapporti di ispezione della qualità forniti nelle fasi critiche della produzione.
• Logistica ottimizzata: soluzioni personalizzate di trasporto marittimo, aereo o terrestre con aggiornamenti sullo sdoganamento-in tempo reale.

Post-vendita e garanzia
• Garanzia completa: da 1 a 1,5- anni di garanzia per l'intera macchina frenante. Piastre di attrito, molle e parti soggette ad usura sono coperte da 6 a 9 mesi (sostituzione gratuita per danni non umani).
• Diagnosi rapida in 2 ore: accessibile tramite il nostro servizio clienti attivo 24 ore su 24. Per eventuali guasti segnalati, il nostro team tecnico fornisce un piano diagnostico preciso entro un minimo di 2 ore.

La nostra certificazione
Prodotto nel nostro moderno stabilimento con una capacità annua di 500.000 unità. Ogni processo-dall'ispezione delle materie prime all'assemblaggio del prodotto finito-è rigorosamente conforme agli standard di gestione della qualità ISO9001. I nostri freni sono in possesso di certificati ufficiali di prova di tipo, certificati di prova-di esplosione e certificato del marchio di sicurezza del prodotto minerario.

Domande frequenti

D: I freni a tamburo elettromagnetici industriali Xuda possono sostituire direttamente i marchi internazionali?

R: Sì. La nostra serie ZWZ3 è rigorosamente conforme alle dimensioni di montaggio GB 6334-86 e agli standard tecnici JB/T 7685-2006, rendendoli sostituti diretti per i freni a tamburo standard delle gru utilizzati in tutto il mondo. Contatta i nostri ingegneri per ricontrollare la compatibilità delle dimensioni.

D: Quali opzioni di voltaggio personalizzate supportate?

R: I nostri ingressi standard sono DC 110 V e DC 220 V. Tuttavia, il nostro team di ricerca e sviluppo composto da 15 persone può personalizzare gli avvolgimenti delle bobine per qualsiasi requisito di tensione specializzato o rete elettrica localizzata.

D: Questo freno può essere utilizzato all'aperto o in ambienti a prova di esplosione-?

R: I modelli standard sono per uso interno/riparato. Per le applicazioni esterne, forniamo protezioni personalizzate per pioggia/neve-resistenti alle intemperie. Per ambienti pericolosi come le miniere di carbone, offriamo versioni specializzate con certificati ufficiali di sicurezza dei prodotti a prova di esplosione e di estrazione mineraria.

D: Qual è la politica di garanzia del prodotto?

R: Offriamo una garanzia da 1 a 1,5-anno per l'intera macchina. I componenti- soggetti a usura (dischi di attrito, molle) sono coperti da una garanzia da 6 a 9 mesi con sostituzione gratuita per danni non umani.

D: Quali sono i termini di pagamento accettati e i tempi di risposta?

R: Supportiamo opzioni di pagamento internazionali flessibili, inclusi T/T e L/C (Lettera di credito). Per qualsiasi richiesta tecnica o post-vendita, il nostro team fornisce un piano diagnostico preciso o una risposta entro 2 ore dalla richiesta.
